Lisää GPU-ohjelmoinnista, Osa 1

Ytimet, säikeet ja säieryhmät

OpenCL/CUDA-sovellus

• OpenCL-sovellus jakautuu
  • ytimiin (kernels), jotka suoritetaan OpenCL/CUDA-laitteilla ja
  • isäntäohjelmaan (host program), joka suoritetaan isäntälaitteella

• Ydin voi edelleen kutsua erillisiä aliohjelmia OpenCL/CUDA-laitteen puolella
• Isäntäohjelma voi kutsua pelkästään ytimiksi merkattuja oliohjelmia

Globaali indeksiavaruus

• Isäntäohjelman tulee määrittää erityinen indeksiavaruus ennen jokaista ytimen käynnistystä
• Ytimen käynnistyttyä tämä indeksiavaruus määrittelee globaalit indeksinumerot joukolle säikeitä (work-items/threads)

Säieryhmät

• Säikeet jaetaan isäntäohjelman määrittämällä tavalla säieryhmiin (work group/thread block):

• Kukin säieryhmä saa oman säieryhmäindeksinumeronsa
• Tämän lisäksi kukin säie saa oman lokaalin indeksinumeron säieryhmän sisällä
• Indeksointi voi olla yksi-, kaksi- tai kolmiulotteinen

Esimerkki säikeiden indeksoimisesta

• Alla esimerkki tilanteessa, jossa 16 säiettä on jaettu neljään säieryhmään, joissa kussakin on neljä säiettä:

• Oikeasti säikeitä tulisi olla ryhmässä 32 tai 64 moninkerta

Esimerkki OpenCL-ytimestä

• Yksinkertainen OpenCL-ydin kertauksena:

__kernel void add_one(__global int *buffer, int n) {
    const int global_id = get_global_id(0);
    if(global_id < n)
    	buffer[global_id]++;
}

• __kernel-avainsana tekee aliohjelmasta ytimen; muuten kyseessä on normaali OpenCL-laitteen puoleinen aliohjelma, jota voidaan kutsua ytimestä tai toisesta OpenCL-laitteen puoleisesta aliohjelmasta
• int get_global_id(int)-aliohjelma palauttaa säikeen globaalin indeksinumeron

Esimerkki CUDA-ytimestä

• Yksinkertainen CUDA-ydin kertauksena:

__global__ void add_one(int *buffer, int n) {
    const int global_id = blockIdx.x * blockDim.x + threadIdx.x;
    if(global_id < n)
        buffer[global_id]++;
}

• __global__-avainsana tekee aliohjelmasta ytimen
• __device__-avainsana tekisi aliohjelmasta puhtaan CUDA-aliohjelman, jota voidaan kutsua pelkästään ytimestä tai toisesta CUDA-aliohjelmasta
• Indeksointi:
  • blockIdx.x = Säieryhmän indeksinumero dimensiossa x
  • blockDim.x = Säieryhmän koko dimensiossa x
  • threadIdx.x = Säikeen lokaali indeksinumero dimensiossa x

Säikeiden suorituspolut

• Ytimen add_one suorittamat säikeet voidat seurata kahta eri suorituspolkua:

• Ohjelmakoodissa oletetaan, että globaali indeksiavaruus on suurempi kuin taulukko buff
• Tällöin ydin ei sisällä silmukaa ja if(global_id < n)-ehtolause takaa sen, että ylimääräiset ytimet eivät aiheuta puskurin ylivuotoa:

Indeksien hallinta (OpenCL)

• Esimerkki:

const int local_id = get_local_id(0);
const int local_size = get_local_size(0);
const int idx = get_group_id(0);
const int jdx = get_group_id(1);

for(int i = local_id; i < N; i += local_size)
    ...

// Säikeet laskevat yhdessä muuttujaan value jotain...

// Vain säieryhmän ensimmäinen säie tallentaa lopullisen tuloksen
if(local_id == 0)
    A[idx*N+jdx] = value;

Indeksien hallinta (CUDA)

• Esimerkki:

const int local_id = threadIdx.x;
const int local_size = blockDim.x;
const int idx = blockIdx.x;
const int jdx = blockIdx.y;

for(int i = local_id; i < N; i += local_size)
    ...

// Säikeet laskevat yhdessä muuttujaan value jotain...

// Vain säieryhmän ensimmäinen säie tallentaa lopullisen tuloksen
if(local_id == 0)
    A[idx*N+jdx] = value;

Säieryhmät ja osatehtävät

• Säikeiden jakaminen säieryhmiin ohjaa ohjelmoijan pilkkomaan tehtävän osatehtäviin, joka voidaan ratkaista toisistaan riippumattomasti rinnakkain:

Säikeiden ja säieryhmien suoritusjärjestys

• Säieryhmien ja säikeiden suoritusjärjestystä ei ole määritelty
• Ohjelmoijalla ei ole mahdollisuutta vaikuttaa säieryhmien käytökseen
• Ohjelmoija voi kuitenkin käyttää esteitä ytimen suorituksen synkroimiseen säieryhmätasolla:

Säikeiden välinen kommunikointi

• Säieryhmät eivät voi kommunikoida keskenään ytimen suorituksen aikana
• Samaan säieryhmään kuuluvat säikeet voivat kommunikoida keskenään esimerkiksi lokaalin/jaetun muistin kautta
• Ytimet, jotka vaativat globaalia kommunikointia täytyy jakaa useampaan ytimeen. Ytimen käynnistys toimii siis globaalina synkronointipisteenä.

Säieryhmät ja laskentayksiköt

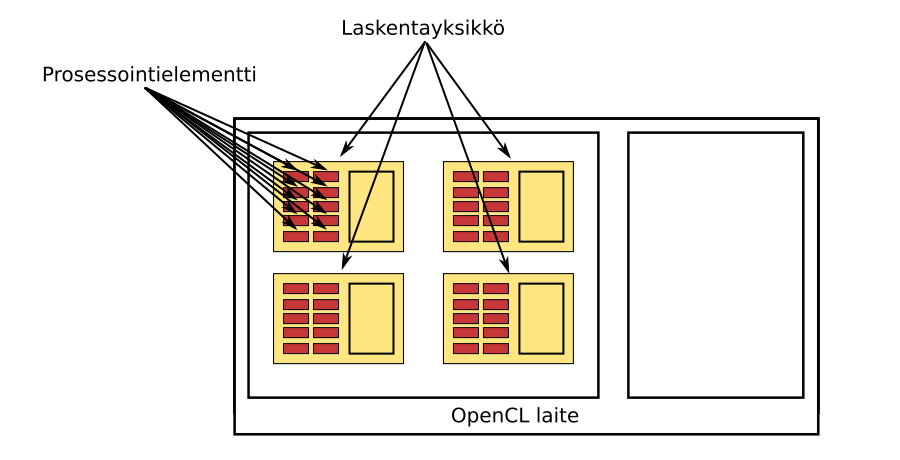

• GPU sisältää yhden tai useamman laskentayksikön (computing unit/streaming multiprocessor) ja yksittäinen laskentayksikkö sisältää yhden tai useamman prosessointielementin (processing element/CUDA core)
• Tyypillisesti yksi laskentayksikkö on vastuussa säeryhmän suorittamisesta ja yksi laskentayksikkö voi suorittaa useampaa säieryhmää

• Vain ajonaikaisen järjestelmän tulee tietää GPU:n todellinen rakenne:

Muistimalli

• Yksittäisellä säikeellä on käytettävissään neljä erilaista muistialuetta:

Globaali muisti (__global / __device__)

• Globaali muisti (global memory/device memory) on muistialue, johon jokaisella säikeellä on luku- ja kirjoitusoikeus riippumatta siitä mihin säieryhmään ne kuuluvat:

• Suurin osa videomuistista on käytettävissä globaalin muistin muodossa
• Globaali muisti on useimmassa tapauksissa toteutettu näytönohjainpiirin ulkopuolella, joten muistikaista on rajoitettu ja muistin käyttämiseen liittyvät latenssiajat ovat satojen kellojaksojen luokkaa
• Modernien näytönohjaimien tapauksessa globaalia muistia käytetään välimuistin kautta

Globaali muisti OpenCL:ssä

• Globaalia ja vakiomuistia hallitaan OpenCL:ssä cl::Buffer-luokan avulla:

cl::Buffer::Buffer(
    const Context& context,
    cl_mem_flags flags,
    ::size_t size,
    void * host_ptr = NULL,
    cl_int * err = NULL)

• Lippu (flags) CL_MEM_READ_WRITE varaa read-write muistialueen
• Mikäli host_ptr != 0 ja lippu CL_MEM_COPY_HOST_PTR on asetettu, host_ptr-osoittimen osoittava data siirretään GPU:n muistiin automaattisesti
• Muita mielenkiintoisia lippuja: CL_MEM_USE_HOST_PTR, CL_MEM_ALLOC_HOST_PTR, CL_MEM_HOST_WRITE_ONLY, CL_MEM_HOST_READ_ONLY ja CL_MEM_HOST_NO_ACCESS

Globaali muisti CUDA:ssa

• Globaali muistipurkuri voidaan varata CUDA:ssa cudaMalloc-aliohjelmalla:

cudaError_t cudaMalloc(
    void ** devPtr,
    size_t  size);

• Kaksiulotteinen N \(\times\) M -taulukko voidaan varata tehokkaasti cudaMallocPitch-aliohjelmalla:

cudaError_t cudaMallocPitch(
    void   **devPtr,
    size_t  *pitch,
    size_t   M,
    size_t   N);

• Tällöin taulukon A elementit saadaan käyttöön seuraavalla tavalla:

int elem1 = *((int*)((char*)A + 3 * pitch) + 5); // "=" A[3][5]
int *line = (int*)((char*)A + 7 * pitch);        // 7. rivi
int elem2 = line[14];                            // "=" A[7][14]

• Kolmiulotteinen taulukko voidaan puolestaan varata tehokkaasti cudaMalloc3D-aliohjelmalla
• Varattu muisti vapautetaan cudaFree-aliohjelmalla

cudaError_t cudaFree(void *devPtr);

• CUDA-kirjasto tarjoaa myöskin cudaMallocHost ja cudaFreeHost aliohjelmat ns. page-locked / pinned muistin varaamiseen isäntälaitteen puolella. Tämä tekee muistisiirroista nopeampia, mutta suurien taulukoiden vaaraaminen saattaa epäonnistua tai vaikuttaa negatiivisella tavalla laitteiston yleiseen suorituskykyyn.

Globaalin muuttujat

• CUDA tukee myöskin globaaleja muuttujia:

__device__ double devData;     // CUDA-laitteelle näkyvä globaali muuttuja
__device__ double* devPointer; // CUDA-laitteelle näkyvä globaali osoitin

• Globaalien muuttujien arvot asetetaan isäntäohjelman puolella:

double hostData = 6.0;
cudaMemcpyToSymbol(devData, &hostData, sizeof(double));

double* hostPointer;
cudaMalloc(&hostPointer, 256*sizeof(double));
cudaMemcpyToSymbol(devPointer, &hostPointer, sizeof(hostPointer));

Lokaali muisti (__local / __shared__ )

• Lokaali muisti (local memory) on muistialue, joka näkyy pelkästään saman säieryhmän säikeille:

• Lokaalia muistia käytetään tyypillisesti tilanteissa, joissa samaan säieryhmään kuuluvat säikeet haluavat jakaa dataa keskenään
• Moderneissa näytönohjaimissa lokaali muisti on totetettu osana näytönohjainpiiriä (tyypillisesti jokaisella laskentayksiköllä on oma lokaali muisti), joten lokaali muisti on noin kertaluokkaa nopeampi kuin globaali muisti
• CUDA-terminologiassa lokaalia muistia nimitetään jaetuksi muistiksi (shared memory)

Lokaali muisti OpenCL:ssä

• Lokaali muistipuskuri voidaan varata staattisesti ytimen sisällä:

__kernel void ydin(...) {
    __local float buff[256];

    const int local_id = get_local_id(0);
    buff[local_id] = local_id;
    ...
}

• Muistialue voidaan varata myöskin dynaamisesti ytimen käynnistyksen yhteydessä:

ydin.setArg(0, cl::Local(256*sizeof(float));
queue.enqueueNDRangeKernel(ydin, ...);

• Tai vaihtoehtoisesti funktoreita käyttäen:

typedef cl::make_kernel<cl::LocalSpaceArg, ...> createKernel;
typedef std::function<createKernel::type_> KernelType;
KernelType ydin = makeKernel(...);
ydin(EnqueueArgs(...), cl::Local(256*sizeof(float), ...);

• Dynaamisesti varattu lokaali muistipuskuri välitetään siis argumenttina:

__kernel void ydin(__local float *buff, ...) {
    const int local_id = get_local_id(0);
    buff[local_id] = local_id;
    ...
}

Lokaali muisti CUDA:ssa

• Lokaali muistipuskuri voidaan varata staattisesti ytimen sisällä:

__global__  void ydin(...) {
    __shared__ float buff[256];

    const int local_id = threadIdx.x;
    buff[local_id] = local_id;
    ...
}

• Muistialue voidaan varata myöskin dynaamisesti ytimen käynnistyksen yhteydessä:

ydin<<<WG_COUNT, LOCAL_SIZE, 256*sizeof(float)>>>(...);

• Dynaamisesti varattu lokaali muistipuskuri välitetään ytimelle ulkoisena (extern) muuttujana:

__global__  void ydin(...) {
    extern __shared__ float buff[];

    const int local_id = threadIdx.x;
    buff[local_id] = local_id;
    ...
}

Muistipankkien leveyden asettaminen

• Jotkin Nvidian GPU:t (esim. CC 3.x) toimivat tehokkaammin silloin kun lokaalin muistin ns. pankkien leveys on säädetty kohdalleen cudaDeviceSetSharedMemConfig-aliohjelmalla:

cudaError_t cudaDeviceSetSharedMemConfig(cudaSharedMemConfig config);

• Argumentti cudaSharedMemBankSizeFourByte asettaa pankkien leveydeksi 4 tavua (float)
• Argumentti cudaSharedMemBankSizeEightByte asettaa pankkien leveydeksi 8 tavua (double)
• Aliohjelmaa kutsutaan ennen ytimen asettamista komentojonoon

Vakiomuisti (__constant / __constant__)

• Vakiomuisti (constant memory) on kaikille säikeille näkyvä muistialue, jonka sisältö pysyy samana ytimen suorituksen ajan
• Vakiomuistia on käytössä vain rajoitettu määrä, mutta se on nopeampaa kuin globaali muisti

Vakiomuisti OpenCL:ssä

• Isäntäohjelma voi varata vakiomuistia antamalla cl::Buffer-luokan muodostinfunktiolle CL_MEM_READ_ONLY-lipun
• Varattu puskuri-objekti välitetään ytimelle normaalisti, mutta määritellään __constant-avainsanalla argumentin yhteydessä:

__kernel void ydin(__constant float *buff, ...) {
    const int local_id = get_local_id(0);
    float a = buff[local_id]; // OK
    buff[local_id] = 7.0;     // Virhe
}

Vakiomuisti CUDA:ssa

• CUDA:ssa vakiomuistialue määritellään globaalisti ytimen lähdekoodin ulkopuolella:

__constant__ float buff[256];

__global__ void ydin(...) {
    const int local_id = threadIdx.x;
    float a = buff[local_id]; // OK
    buff[local_id] = 7.0;     // Virhe
}

• Isäntäohjelma näkee buff-taulukon symbolina, johon voidaan siirtää dataa cudaMemcpyToSymbol-aliohjelmalla:

cudaError_t cudaMemcpyToSymbol(
    const char          *symbol,
    const void          *src,
    size_t               count,
    size_t               offset = 0,
    enum cudaMemcpyKind  kind = cudaMemcpyHostToDevice);

• Esimerkki:

__constant__ float buff[256];

float data[256];

// Täytetään data-taulukko tässä välissä

cudaMemcpyToSymbol (buff, data, 256*sizeof(float));

• Vaihtoehtoisesti voidaan myös käyttää cudaMemcpyToSymbolAsync-aliohjelmaa

Yksityinen muisti (__private)

• Yksityinen muisti (private memory) on muistialue, joka näkyy pelkästään yksittäiselle säikeelle:

• Kääntäjä saattaa tallentaa dataa yksityiseen muistiin tilanteissa, joissa laskentayksikön resurssit ovat vähissä
• Toteutettu tyypillisesti osana videomuistia, joten yksityisen muistin eksplisiittinen käyttäminen ei ole suositeltavaa

Relaksoitu konsistenssi (relaxed consistency)

• OpenCL:n muistimalli on konsistentti yksittäisen säikeen näkökulmasta
• Tässä yhteydessä konsistentti tarkoittaa mm. sitä, että muistioperaatiot tapahtuvat ennalta määrätyssä järjestyksessä
• OpenCL:n muistimalli ei ole konsistentti eri säikeiden välillä
• Tämä tarkoittaa mm. sitä, että eri säikeiden tekemien muistioperaatioiden suoritusjärjestystä ei ole määritelty
• Muistin saattaminen konsistenttiin tilaan onnistuu joissakin tilanteissa, mutta vaatii erityisen synkronointikomennon

Komentojono

• Muistisiirrot, ytimien käynnistykset ja muut vastaavat operaatiot asetetaan komentojonoon
• Jokaisella GPU:lla on oma oletuskomentojono tai komentojono täytyy luoda erikseen
• Yhdellä GPU:lla voi myöskin olla monta komentojonoa
• Ajonaikainen järjestelmä suorittaa komentojonoon asetetut komennot itsenäisesti

• Isäntäohjelma palaa komentojonoon liittyvistä aliohjelmasta välittömästi eli kyseessä on ns. non-blocking -operaatio
• Jotkin toiminnot voidaan myös suorittaa ns. blocking-versiona eli isäntäohjelma odottaa komennon suorituksen loppuun
• Isäntäohjelma ja GPU voivat synkronoida suorituksensa esimerkiksi esteen avulla

Komentojonon luominen OpenCL:ssä

• Komentojono on kapseloitu cl::CommandQueue-luokan sisälle, jonka muodostinfunktio ottaa argumenttinaan OpenCL-kontekstin ja OpenCL-laitteen, joihin komentojono on tarkoitus liittää:

cl::CommandQueue::CommandQueue(
    const Context& context,
    const Device& device,
    cl_command_queue_properties properties = 0,
    cl_int * err = NULL)

Datasiirrot OpenCL:ssä

• Komentojonon enqueueWriteBuffer-jäsenfunktio asetaa komentojonoon käskyn kirjoittaa dataa isäntälaiteen muistista Puskuri-objektiin
• blocking_write-lipun asettaminen arvoon CL_TRUE tekee kutsusta blockaavan eli aliohjelmasta palataan vasta kun siirto on suoritettu loppuun

cl_int cl::CommandQueue::enqueueWriteBuffer(
    const Buffer& buffer,
    cl_bool blocking_write,
    ::size_t offset,
    ::size_t size,
    const void * ptr,
    const VECTOR_CLASS<Event> * events = NULL,
    Event * event = NULL)

• Komentojonon enqueueReadBuffer-jäsenfunktio asetaa komentojonoon käskyn lukea dataa Puskuri-objektista isäntälaiteen muistiin
• blocking_read-lipun asettaminen arvoon CL_TRUE tekee kutsusta blockaavan eli aliohjelmasta palataan vasta kun siirto on suoritettu loppuun

cl_int cl::CommandQueue::enqueueReadBuffer(
    const Buffer& buffer,
    cl_bool blocking_read,
    ::size_t offset,
    ::size_t size,
    const void * ptr,
    const VECTOR_CLASS<Event> * events = NULL,
    Event * event = NULL)

Ytimen asettaminen jonoon OpenCL:ssä

• C++ -kääreessä ydin-objekti on kapseloitu cl::Kernel -luokan sisälle, jonka muodostinfunktio ottaa argumenttinaan Ohjelma-objektin ja ytimen nimen:

cl::Kernel::Kernel(const Program& program,
                   const char * name,
                   cl_int * err = NULL)

• Ytimen argumentit asetataan yksitellen setArg-jäsenfunktiolla:

template <typename T>
cl_int cl::Kernel::setArg(cl_uint index, T value)

• Ytimen käynnistyskäsky asetetaan komentojonoon enqueueNDRangeKernel-jäsenfunktiolla:

cl_int cl::CommandQueue::enqueueNDRangeKernel(
    const Kernel& kernel,
    const NDRange& offset,
    const NDRange& global,
    const NDRange& local,
    const VECTOR_CLASS<Event> * events = NULL,
    Event * event = NULL)

• Globaalin indeksiavaruuden koko asetetaan global-argumentilla ja säieryhmän koko vastaavasti local-argumentilla

Funktorit

• C++11:stasen funktorit tarjoavat huomattavasti mukavamman tavan hallita ytimiä
• Yleisimmässä tapauksessa määrittelemme ensin uuden aliohjelman:

typedef cl::make_kernel<...> createKernel;

• Ytimen argumenttien tyypit (cl::Buffer&, double, int) tulevat <>-sulkujen sisälle
• Vapaasti nimettävän createKernel-aliohjelman (itseasiassa kyseessä on olion) avulla voidaan luoda ydin-objekteja, joiden argumenttilista vastaa <>-sulkujen sisään annettua listaa

• Uuden tyyppinen ydin-objekti määritellään seuraavasti:

typedef std::function<createKernel::type_> KernelType;

• Vapaasti nimettävä KernelType-tyyppi voi viitata ydin-objektiin, jonka argumenttilista vastaa createKernel-aliohjelman määrittelyn yhteydessä annettua argumenttilistaa
• Ydin voidaan nyt luoda createKernel-aliohjelmalla:

KernelType ydin = createKernel(program, "ytimen_nimi");

• Ydintä voidaan nyt kutsua melkein kuin normaalia aliohjelmaa:

kernel(
	cl::EnqueueArgs(
		queue,
		cl::NDRange(GLOBAL_SIZE_0, GLOBAL_SIZE_1, GLOBAL_SIZE_2),
		cl::NDRange(LOCAL_SIZE_0, LOCAL_SIZE_1, LOCAL_SIZE_2)),
	...);

• Ytimen argumentit tulevat cl::EnqueueArgs-olion jälkeen

• Esimerkki:

typedef cl::make_kernel<cl::Buffer&, int> createAddOneKernel;
typedef std::function<createAddOneKernel::type_> AddOneKernelType;

AddOneKernelType kernel = createAddOneKernel(program, "add_one");

kernel(
    cl::EnqueueArgs(
        queue, cl::NDRange((N/256+1)*256), cl::NDRange(256)),
    deviceBuffer, N);

Komentojonon luominen CUDA:ssa

• CUDA:ssa jokaisella CUDA-laitteella on oma oletuskomentojono, jota käytetään silloin kun komentojonoa ei ole määritelty
• CUDA-laitteen vaihtaminen cudaSetDevice vaihtaa käytössä olevan oletuskomentojonon
• Komentojono voidaan myöskin luoda erikseen cudaStreamCreate-aliohjelmalla:

cudaStream_t queue;
err = cudaStreamCreate(&queue);

• Komentojono tuhotaan vastaavasti cudaStreamDestroy-aliohjelmalla:

err = cudaStreamDestroy(queue);

Datasiirrot CUDA:ssa

• Blockkaava datasiirto käynnistetään cudaMemcpy-aliohjelmalla:

cudaError_t cudaMemcpy(
    void                *destination, // Kohdepuskuri
    const void          *source,      // Lähdepuskuri
    size_t               count,       // Siirron koko tavuina
    enum cudaMemcpyKind  kind);       // Siirron tyyppi

• Sallitut arvot kind-argumentille ovat:
  • cudaMemcpyHostToHost
  • cudaMemcpyHostToDevice
  • cudaMemcpyDeviceToHost
  • cudaMemcpyDeviceToDevice

• Ei-blockkaava datasiirto tehdään cudaMemcpyAsync-aliohjelmalla:

cudaError_t cudaMemcpyAsync(
    void                *destination,
    const void          *source,
    size_t               count,
    enum cudaMemcpyKind  kind,
    cudaStream_t         stream = 0
)

• Käytettävä komentojono annetaan stream-argumentilla
• Oletuksena käytetään CUDA-laitteen oletuskomentojonoa

• Mikäli cudaMemcpyAsync-aliohjelmalle annetaan argumenttina isäntälaitteen muistissa sijaitseva puskuri, täytyy tämän puskurin olla ns. page-locked / pinned
• Käytännössä tämä tarkoittaa sitä, että käyttöjärjestelmä lupaa pitää puskurin fyysisessä RAM-muistissa DMA-ohjaimen tekemää asynkronistä siirtoa varten
• Page-locked muistia voidaan varata cudaMallocHost-aliohjelmalla:

cudaError_t cudaMallocHost(void **ptr, size_t size);

• Page-locked muisti vapautetaan cudaFreeHost-aliohjelmalla:

cudaError_t cudaFreeHost(void *ptr);

Ytimen asettaminen jonoon CUDA:ssa

• Ytimen käynnistys CUDA:ssa

kernel<<<gridSize, blockSize, localSize, queue>>>(args)

• gridSize määrittää säieryhmien määrän. Voi olla luku tai dim3
• blockSize määrittää säieryhmän koon. Voi olla luku tai dim3
• localSize määrittää dynaamisesti varattavan lokaalin muistin määrän tavuina
• queue määrittää käytettävän komentojonon
• args määrittää ytimen argumentit

Varoitus ei-blockkaaviin datasiirtoihin liittyen

• Ajonaikainen järjestelmä takaa sen, että ydintä ei lähdetä suorittamaan ennen kuin sitä jonossa edeltävät komennot on suoritettu loppuun
• Ei-blockkaava datasiirto on siis turvallista ytimen näkökulmasta
• Isäntäohjelman puolella täytyy kuitenkin muistaa, että data siirretään asynkronisesti!
• Isäntäohjelman tulee käyttää blockkaavia siirtoja tai synkronoida suorituksensa GPU:n kanssa ennen kuin se voi turvallisesti käyttää datasiirtoon liittynyttä puskuria!

• Esimerkiksi seuraavaa tilanteen lopputulos on määrittelemätön:

// Aloitetaan ei-blockkaava siirto hostBuffer -> deviceBuffer
cudaMemcpyAsync(
    deviceBuffer, hostBuffer, N*sizeof(int), cudaMemcpyHostToDevice);

for(int i = 0; i < N; i++)
    hostBuffer[i] = i;  // hostBufferin i:nes alkio saattaa olla siirretty
                        // GPU:n muistiin ennen tämän rivin suoritusta tai se
                        // saatetaan siirtää GPU:n muistiin vasta myöhemmin

• Samanlainen tilanne tapahtuu myöskin tässä:

cudaMemcpyAsync(
    hostBuffer, deviceBuffer, N*sizeof(int), cudaMemcpyDeviceToHost);

for(int i = 0; i < N; i++)
    cout << hostBuffer[i] << endl;  // Saattaa tulostaa deviceBufferin i:dennen
                                    // alkion tai jotain muuta

Komentojonon synkronointi

• Isäntäohjelma voi synkronoida suorituksensa OpenCL komentojonon kanssa seuraavasti:

queue.finish(); // Aliohjelmasta palataan vasta kun kaikki komentojonossa olleen
                // komennot on suoritettu loppuun

• CUDA:ssa sama onnistuu seuraavasti:

cudaStreamSynchronize(queue);

• Vaihtoehtoisesti isäntäohjelma voi odottaa kunnes aktiivinen CUDA-laite on suorittanut kaikki sille annetut tehtävät:

cudaDeviceSynchronize();

Virheenkäsittelystä

• OpenCL:lässä virhetilanteet voi käsitellä cl_int-tyyppisellä virhemuuttujalla tai poikkeuksien avulla (#define __CL_ENABLE_EXCEPTIONS)
• Useimman CUDA:n aliohjelmat palauttavat cudaError_t-tyyppisen virhemuuttujan
• Ytimen asettaminen komentojonoon ei palauta virhekoodia CUDA:ssa vaan virhekoodi pitää kysyä erikseen:
  • cudaError_t cudaGetLastError(void) palauttaa edellisen komennon virhekoodin ja resetoi sen arvoon cudaSuccess
  • cudaError_t cudaPeekAtLastError(void) palauttaa edellisen komennon virhekoodin

Varoitus

• Komentojonoon asetettujen komentojen asynkroninen suoritus saattaa aiheuttaa ongelmia myöskin virhetilanteiden käsittelyssä
• Komennon komentojonoon asettanut aliohjelma/jäsenfunktio palauttaa tiedon vain niistä virheistä, jotka tapahtuivat silloin kun komento asetettiin komentojonoon
• Varsinaiset komennon suorittamiseen liittyvät virheet ilmoitetaan vasta myöhemmin!

• Esimerkki:

// Oikein toimiva muistisiirto, blockkaava / synkroninen
err = cudaMemcpy(
	deviceBuffer, hostBuffer, N*sizeof(int), cudaMemcpyHostToDevice);
if(err != cudaSuccess) { ...

// Virheellisesti toimiva ydin, ei-blockkaava / asynkroninen
add_one<<<WGCount, localDim>>>(deviceBuffer, N);
if(cudaGetLastError() != cudaSuccess) {
    // Käynnistys meni ok, joten ei virhettä!!!
}

// Oikein toimiva muistisiirto, blockkaava / synkroninen
cudaMemcpy(hostBuffer, deviceBuffer, N*sizeof(int), cudaMemcpyDeviceToHost);
if(err != cudaSuccess) {
    // add_one-yimen aiheuttama virhe tulee ilmi täällä!!!
}

• Voit synkronoida isäntäohjelman suorituksen jokaisen asynkronisen komennon jälkeen, jolloin cl::CommandQueue::finish(), cudaStreamSynchronize(cudaStream_t stream) tai cudaDeviceSynchronize() palauttavat ajonaikaisista virheestä kertovat virhekoodit:
• Esimerkki:

add_one<<<WGCount, localDim>>>(deviceBuffer, N);
if(cudaGetLastError() != cudaSuccess) {
    // Ilmoita virheistä, jotka tapahtuivat kun komentoa oltiin asettamassa
    // komentojonoon
}

#if DEBUG
err = cudaDeviceSynchronize();
if(err != cudaSuccess) {
    // Ilmoita ajonaikaisesta virheestä
}
#endif

• Ohjelmakoodin kääntäminen -D DEBUG -lipun kanssa aktivoi yllä esiintyneen debuggauskoodin

Ytimien kirjoittamisesta

Muistutus

• Säieryhmien ja säikeiden suoritusjärjestystä ei ole määritelty
• Esimerkiksi seuraavan koodin ei ole hyvin määritelty:

void swap(__local int *buff) {
    int local_id = get_local_id(0);
    int local_size = get_local_size(0);

    // Yritetään vaihtaa taulukon luvut käänteiseen järjestykseen
    int x = buff[local_id];

    // Osa säikeistä ei ole vielä välttämättä suorittanut edeltävää riviä tässä
    // vaiheessa!
    buff[local_size-local_id-1] = x;
}

Synkronointi

• Ohjelmoija voi kuitenkin käyttää esteitä ytimen suorituksen synkroimiseen säieryhmätasolla:

Synkronointi OpenCL:ssä

• Samaan säieryhmään kuuluvat säikeet voivat synkronoida barrier-esteen avulla:

void barrier (cl_mem_fence_flags flags);

• Argumenttina annettu flags-lippu voi olla yhdistelmä seuraavista:
  • CLK_LOCAL_MEM_FENCE-lippu takaa, että kaikki lokaaliin muistiin liittyneet operaatiot on suoritettu loppuun
  • CLK_GLOBAL_MEM_FENCE-lippu takaa, että kaikki globaaliin muistiin liittyeet operaatiot on suoritettu loppuun
• Kaikkien säikeiden tulee suorittaa sama barrier-komento!

Synkronointi CUDA:ssa

• CUDA:ssa __syncthreads()-aliohjelma on sama OpenCL:n kuin

barrier(CLK_LOCAL_MEM_FENCE | CLK_GLOBAL_MEM_FENCE);

• Tämän lisäksi CUDA:sta löytyy __threadfence_block(), __threadfence() ja __threadfence_system() aliohjelmat, joiden lopputulos on heikompi, mutta niistä saattaa olla hyötyä joissakin tapauksissa
• Tällä hetkellä __syncthreads()-aliohjelma riittää ihan hyvin

Esimerkkejä

• Esimerkiksi aikaisempi ohjelmakoodi voitaisiin korjata seuraavasti:

void swap(__local int *buff) {
    int local_id = get_local_id(0);
    int local_size = get_local_size(0);

    // Jokainen säie lukee luvun taulukosta
    int x = buff[local_id];

    // Odotetaan, että jokainen säie on lukenut oman lukunsa muuttujaan x
    barrier(CLK_LOCAL_MEM_FENCE);

    // Kirjoitetaan tulos takaisin taulukkoon
    buff[local_size-local_id-1] = x;
}

• Seuraava esimerkki ei toimi tai johtaa määrittelemättömään lopputulokseen:

void swap(__local int *buff, int n) {
    int local_id = get_local_id(0);

    // Järjestetään vain n ensimmäistä alkiota
    if(local_id < n) {
        int x = buff[local_id];

        // Osa säikeistä ei välttämättä suorita tätä riviä ollenkaan, jonka
        // seurauksena if-lohkoon tullet säikeet jäävät ikuisesti odottamaan
        // niiden saapumista!
        barrier(CLK_LOCAL_MEM_FENCE);

        buff[n-local_id-1] = x;
    }
}

Printf

• CUDA ja OpenCL 1.2 tukevat printf-aliohjelman käyttöä ytimen sisällä
• Huomaa, että makon GPU tukee vain OpenCL 1.1:stä!
• Ytimestä tulostaminen hidastaa ohjelman suoritusta merkittävästi, joten käytä sitä vain debuggaus-tarkoituksiin ja vältä turhia tulostuksia
• Esimerkki:

__kernel void add_one(__global int *buffer, int n) {
    const int global_id = get_global_id(0);

    if(global_id < n)
        buffer[global_id]++;
    else
        printf("Säie %d ei tehnyt mitään.\n", global_id);
}
